1.焊縫坡口的基本尺寸

合理的焊縫的坡口，可以保證尺寸精度、減少焊接變形。

一般焊縫坡口的工件厚度、坡口形式、焊縫形式、坡口尺寸，見下面要求：

1．工件厚度為1-3mm時，兩件同一平面對縫焊接，一般采用一面焊接，縫間距為0-1.5mm.。

2．工件厚度為3-6mm時，兩件同一平面對縫焊接，一般采用兩面焊接，縫間距為0-2.5mm.。

3．工件厚度為1-3mm時，兩件L型對縫焊接，一般采用一面焊接，縫間距為0-2mm.。

4．工件厚度為3-6mm時，兩件L型對縫焊接，一般采用兩面焊接，縫間距為0-2mm.。

5．工件厚度為1-6mm時，兩件T型對縫焊接，一般采用兩面焊接，縫間距為0-2mm.。

2．焊接結構

焊接時，不允許長焊縫連續焊接，應采用交替斷續焊接，以免熱變形劇烈，影響產品質量；焊接時，應保證焊條能進入焊接區，一般手工電弧焊間距為20mm，氣體保護焊應保證間距為35mm，并且保證焊條能保證傾斜45°。

3.焊接準備

3.1準備好各種焊接勞動保護用品。

3.2檢查焊接設備、焊條、氣體儲量是否齊全，合乎標準。

3.3清除焊件上的鐵銹、油脂和水分。

3.4焊條如果潮濕,防在烘爐中烤干。

4．操作工藝規范

4.1手工電弧焊

4.1.1工藝參數選擇：

工藝參數主要包括：焊條直徑、焊接電流、焊接電壓和焊接速度。

1.焊條直徑的選擇：焊條直徑的選擇取決于焊件厚度、焊接接頭和焊縫位置。焊條直徑粗，生產效率高但是容易生成未焊透和成型不良。

一般情況下：焊件厚度2mm焊條直徑為2mm，焊接電流為55-60A，焊件厚度2.5-3.5mm焊條直徑為3.2-4mm，焊接電流為90-120A，焊件厚度4-5mm焊條直徑為4mm焊接電流160-200A。

2.焊接電流的選擇：根據選擇的焊條直徑，參照焊機操作說明調節焊機電流。電流小，電弧不穩定并且易形成未焊透、生產效率低；電流大，易產生燒穿。

3.電弧電壓的選擇：電弧電壓與電弧長度成正比。焊接時，一般用短電弧，弧長不超過焊條直徑。

4.焊接速度的選擇：在保證質量的情況下，采用大直徑焊條和大焊接電流的快速焊接。

4.2 CO2氣體保護焊

CO2氣體保護焊的工藝規范一般有焊絲直徑、焊接電流、焊接電壓和焊接速度、氣體流量等。

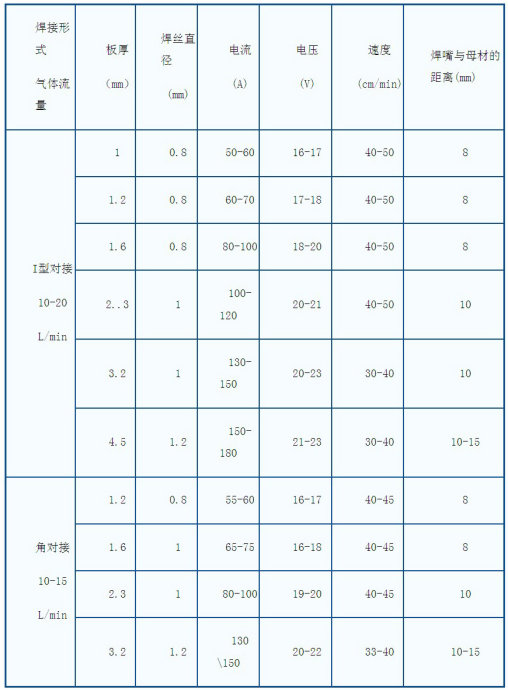

CO2氣體保護焊的工藝規范見下表：

5.焊后處理

焊接后清渣、磨平。注意：在焊點小的情況下，不允許磨開焊點。

6.外觀檢驗：不允許有氣孔、裂紋、咬邊、燒穿、夾渣、焊瘤、未熔合等缺陷。

7.外形尺寸要求

   一般零部件按照?qǐng)D紙標注的尺寸測量，記錄。柜體屬于規則型工件和尺寸大的情況，按下面要求檢驗：

1.高、寬、深尺寸要求及檢驗部位按以下要求：

高：在工件正反面兩面四角測量

寬：在工件正反面離邊緣10cm處分三處測量

深：在工件兩側邊緣10cm處分三處測量

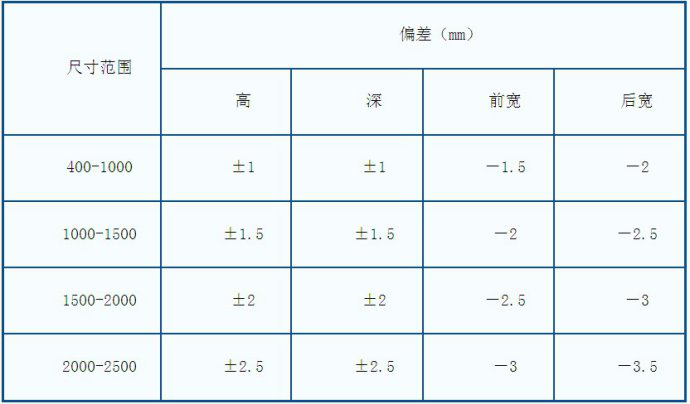

圖紙未注公差按以下規定檢驗

2.外觀垂直度檢驗

柜體在未注垂直度要求的情況下，垂直度只允許向后傾斜4-5mm

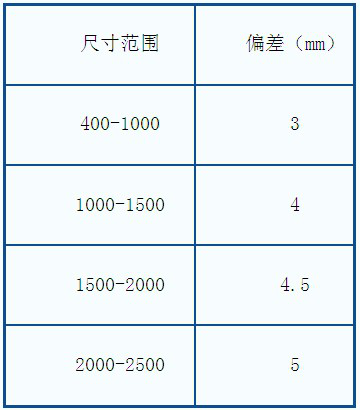

3.柜體對角尺寸偏差要求

8.注意事項

1.嚴格按設備的安全操作規程的有關規定進行操作

2.工作場所通風良好、無易燃易爆物品。
